エコノマイザー（節炭器）とは、ボイラーの排ガスが持つ熱を回収し、ボイラーへ送る給水をあらかじめ温める省エネ設備です。これまで煙突から捨てていた熱を給水に戻すことで、同じ量の蒸気や温水をつくるのに必要な燃料を減らせます。
北海道の工場、病院、ホテル、温浴施設、食品加工工場では、冬期にボイラーの運転時間が長くなり、燃料費が経営コストの大きな割合を占めます。排ガスを高温のまま捨てている場合、そこには回収できる燃料費が残っている可能性があります。
この記事では、エコノマイザーの仕組みと省エネ効果を、環境省と経済産業省の公的資料に基づいて解説します。あわせて、省エネ法の「基準廃ガス温度」を使って自社ボイラーの要検討ラインを判定する方法、後付けの可否を分ける確認項目、北海道特有の注意点まで整理します。
この記事でわかること
✅ エコノマイザー（節炭器）の仕組みと、回収できる熱の正体
✅ 熱効率88％→95％、燃料7.4％削減という公的試算例の中身
✅ 省エネ法の基準廃ガス温度早見表と、自社ボイラーの判定方法
✅ 後付けできる条件と、確認すべき8項目チェックリスト
✅ 潜熱回収型ボイラー・プレート式熱交換器との使い分け
✅ 北海道で導入する際の低温腐食・凍結対策のポイント
1. エコノマイザー（節炭器）とは？排ガス熱で給水を予熱する装置
① 一言でいうと何をする設備か
エコノマイザーは、ボイラーから出る燃焼排ガスと、ボイラーへ送る給水との間で熱交換を行う設備です。「エコノマイザ」または「節炭器」と呼ばれます。給水を予熱する設備であることから、給水予熱器の一種として説明されることもあります。
ただし「給水予熱器」はより広い言葉です。蒸気など、排ガス以外の熱源を使って給水を温める設備も含まれます。
冷たい水を一から加熱するより、あらかじめ温めた水を加熱する方が、必要な燃料は少なくて済みます。エコノマイザーはこの原理をボイラーに組み込んだ装置です。
| 別の呼び方 | エコノマイザ／節炭器（給水予熱器の一種として扱われる） |
| 回収する熱 | 燃焼排ガスの顕熱（温度としての熱） |
| 加熱する対象 | ボイラー給水 |
| 主な効果 | 燃料使用量の削減、ボイラー熱効率の向上、CO2削減 |
| 設置形態 | ボイラー内蔵型／煙道への別置き後付け型 |
| 主な制約 | 排ガスの露点（低温腐食）、煙道の圧力損失、ドレン処理 |
| 省エネ法上の位置づけ | 既設は廃ガス温度の管理標準を定める際の基準値、新設・更新時は廃熱利用措置の判断値として、別表第2(A)が用いられる |
② なぜ排ガスにそれほど熱が残っているのか
環境省の省エネ対策資料では、排ガスの顕熱回収を行っていない熱効率88％前後のボイラーの熱損失を、次のように整理しています。
図1：ボイラーの熱損失の内訳（顕熱回収なしの場合）。各割合は環境省資料に示された概数であり、合計値と熱効率88％は厳密には一致しません。
損失の大半は、煙突から出ていく排ガスが持ち去る熱です。裏を返せば、ボイラーの省エネで最も大きな余地が残っているのが排ガスだといえます。エコノマイザーは、この最大の損失に直接手を入れる設備です。
2. エコノマイザーの省エネ効果は？熱効率88％→95％の公的試算例
結論として、条件が整った場合には熱効率88％から95％へ、燃料使用量にして約7.4％の削減という試算が公表されています。以下は環境省の省エネ対策シート（対策名121221「ボイラー排ガスによる給水予熱」）に示された算定例です。
熱効率 88%
出口排ガス温度：263℃
燃料流量：189.1m³/h
熱効率 95%
出口排ガス温度：123℃
燃料流量：175.1m³/h
図2：エコノマイザー導入前後の比較（環境省の算定例）
① 試算例の前提条件と結果
| 項目 | 内容 |
|---|---|
| 対象ボイラー | 都市ガス13A焚き、発生蒸気量2,500kg/h、蒸気圧力0.9MPa |
| 給水温度 | 25℃ |
| 連続ブロー率 | 5％ |
| 運転時間 | 2,080時間／年（8時間×260日） |
| 排ガス温度 | 263℃ → 123℃ |
| 熱効率 | 88％ → 95％ |
| 燃料削減量 | 29,120m³／年（約7.4％減） |
| 原油換算削減量 | 33.7kL／年 |
| CO2削減量 | 64.9t-CO2／年 |
| 燃料費削減額 | 約221万円／年 |
上記はあくまで特定の条件を置いた公的な算定例です。排ガス温度、給水温度、燃料種、運転時間、負荷率が変われば効果も変わります。
また、この資料では燃料単価を76,000円／1,000m³（＝76円／m³）として計算しています。これは資料作成時点の算定条件であり、現在の契約単価を示すものではありません。実際の削減額は、自社の請求書に記載された燃料単価で再計算する必要があります。
② 自社の削減額をざっくり見積もる計算式
「年間燃料費×3％」のように削減率を思いつきで置くと、実態から大きく外れます。熱効率の改善分から計算するのが正しい考え方です。
燃料削減率＝1－（改善前の熱効率÷改善後の熱効率）
先の例に当てはめると、1－（88％÷95％）＝約7.4％となり、算定例の削減量と一致します。
年間削減額＝年間燃料費×燃料削減率
年間燃料費2,000万円、熱効率88％→95％の場合：2,000万円×7.4％＝年間約148万円（試算例）
実務では、改善後の熱効率を机上で決めることはできません。排ガス温度と排ガス中の酸素濃度を実測し、燃焼計算を行って初めて根拠のある数字になります。
3. 導入を検討すべきラインは？省エネ法の「基準廃ガス温度」で確認する
自社ボイラーに排熱回収の余地があるかどうかは、感覚ではなく省エネ法の判断の基準に示された廃ガス温度と突き合わせて確認できます。ここが検討の出発点です。
経済産業省告示「工場等におけるエネルギーの使用の合理化に関する事業者の判断の基準」では、別表第2(A)の廃ガス温度が2つの異なる場面で基準として登場します。混同されやすいため、分けて理解しておく必要があります。
| 場面 | 規定されている内容 |
|---|---|
| ①廃熱の回収利用 （既設設備を含む日常管理） |
排ガスの廃熱の回収利用は、廃ガス温度または廃熱回収率について管理標準を設定して行うこと。その管理標準は、別表第2(A)の値を基準として廃ガス温度を低下させ、廃熱回収率を高めるように設定することとされています。 |
| ②ボイラー設備の 新設・更新に当たっての措置 |
ボイラー設備からの廃ガス温度が別表第2(A)の値を超過する場合には、廃熱利用の措置を講じること。あわせて「エコノマイザー等を搭載した高効率なボイラー設備を採用すること」が示されています。 |
「廃ガス温度が基準値を超えたら、直ちにエコノマイザーを設置しなければならない」という規定ではありません。既設設備については、あくまで管理標準を定めて廃ガス温度を下げる方向で管理するための基準値です。
一方、ボイラーを新設・更新するタイミングでは、廃熱利用の措置を講じることが明示されています。更新時期が近い設備ほど、この基準を意識する意味が大きくなります。
① 基準廃ガス温度・目標廃ガス温度の早見表
| ボイラーの区分 | 基準廃ガス温度（℃） | 目標廃ガス温度（℃） | ||
|---|---|---|---|---|
| 液体燃料 | 気体燃料 | 液体燃料 | 気体燃料 | |
| 蒸発量 30t/h以上 | 200 | 170 | 160 | 140 |
| 蒸発量 10t/h以上30t/h未満 | 200 | 170 | 160 | 140 |
| 蒸発量 5t/h以上10t/h未満 | 220 | 200 | 180 | 160 |
| 蒸発量 5t/h未満 | 250 | 220 | 200 | 180 |
| 小型貫流ボイラー | 250 | 220 | 200 | 180 |
表：ボイラーに関する基準廃ガス温度・目標廃ガス温度（経済産業省告示 別表第2(A)・別表第2(B)より、液体燃料・気体燃料分を抜粋）
この表における小型貫流ボイラーは、労働安全衛生法施行令に規定する小型ボイラーのうち、大気汚染防止法施行令上の対象ボイラーに該当するものを指します。現場で一般に小型貫流ボイラーと呼ばれる設備のすべてに、この区分がそのまま当てはまるとは限りません。
また、燃料転換のための改造を行ったもの、産業廃棄物との混焼を行うものなど、この表の値が適用されないボイラーも定められています。自社設備の区分は、告示本文で確認してください。
この表の値は、定期検査後・通風装置入口空気温度20℃・負荷率100％で燃焼したときに、ボイラー出口（廃熱回収設備がある場合はその出口）で測定した廃ガス温度について定められたものです。
低負荷時に測った値や、煙突の途中で測った値と単純比較しないよう注意してください。
② 判定の考え方
都市ガス焚きの小型貫流ボイラーであれば、基準は220℃、目標は180℃です。定格運転時のボイラー出口排ガスが250℃や280℃であれば、熱がまだ十分に残っている状態といえます。
逆に、すでに180℃を下回っている設備であれば、エコノマイザーの後付けによる追加の回収代は小さくなります。この場合はドレン回収や空気比の適正化など、別の対策の方が費用対効果が高いこともあります。
北海道の工場・病院・ホテルでは、暖房と給湯を兼ねてボイラーを長時間運転する施設が多くあります。運転時間が長いほど、排ガス温度がわずかに高いだけでも年間の損失額は積み上がります。
省エネ診断では、排ガス温度計と排ガス分析計で出口温度と酸素濃度を実測し、上表の基準値と突き合わせるところから始めます。この一手間で、エコノマイザーを検討する価値があるかどうかの見当がつきます。

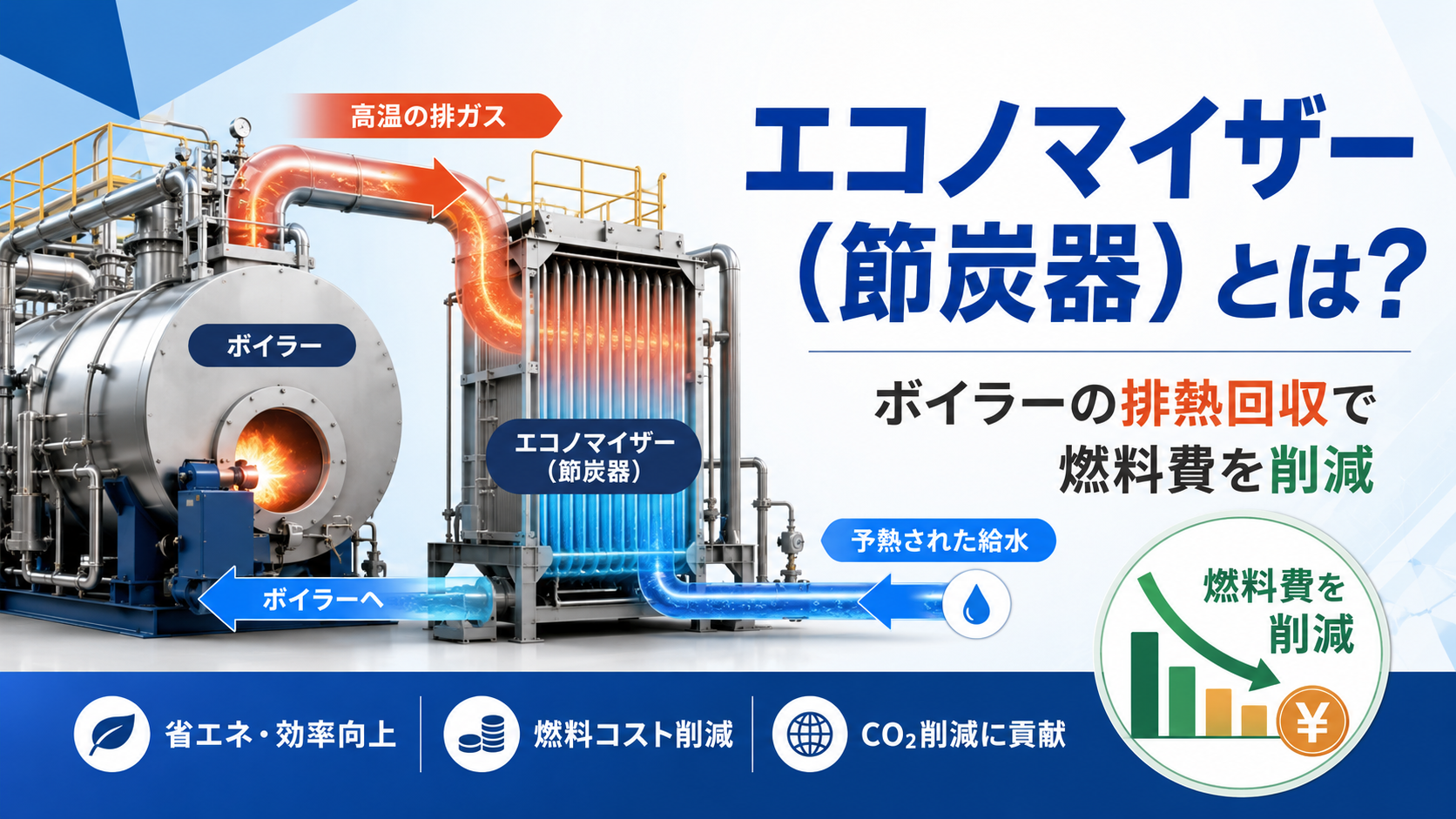

4. エコノマイザーの仕組み｜熱が回収される流れ
エコノマイザーは、ボイラー本体と煙突の間に置かれた熱交換器です。排ガスが通る側と給水が通る側に分かれており、両者の間で熱が移動します。
図3：エコノマイザーによる排熱回収の流れ
回収するのは、排ガスが持つ顕熱、つまり「温度としての熱」です。排ガス中の水蒸気が凝縮するときに出る潜熱までは、原則として回収しません。潜熱まで回収する設備との違いは、後述します。
5. 既設ボイラーに後付けできる？確認すべき8項目
エコノマイザーが内蔵されていない既設ボイラーでも、条件が合えば煙道に別置きで後付けできる場合があります。ただし、煙道に熱交換器を足せば済むという話ではありません。
エコノマイザーを設置すると排ガスの通り道に抵抗（圧力損失）が生じ、燃焼側と給水側の両方に影響が出ます。少なくとも次の8項目を確認します。
| 確認項目 | 確認する理由 |
|---|---|
| ①バーナー・送風機の能力 | 圧力損失が増えても必要な通風量を確保できるか |
| ②煙道の寸法・設置スペース | 本体と点検スペースが確保できるか |
| ③ボイラー出口の排ガス温度 | 回収できる熱量と、下げてよい温度の下限を決める |
| ④燃料の硫黄分と排ガスの露点 | 低温腐食を避ける出口温度の設計値を決める |
| ⑤給水温度と給水配管の改造可否 | 脱気済みで高温の場合、回収できる熱が制限される |
| ⑥給水ポンプの吐出圧力・動力 | 給水側の圧力損失増加に耐えられるか |
| ⑦煙道・煙突の材質 | 排ガス温度低下による結露・腐食に耐えられるか |
| ⑧清掃・点検口の位置 | 伝熱面の汚れを定期的に落とせる構造か |
環境省資料でも、蒸気を使った脱気により給水温度が96℃程度まで上がっている場合は、熱回収の効果が制限されると明記されています。
脱気器付きの設備では、まず給水温度の実測値を確認してください。
環境省資料の留意事項でも、エコノマイザーの圧力損失に対するポンプ類の性能上の制約（吐出圧力と必要動力）の検討と、給水温度上昇が各機器に及ぼす影響（耐熱性、キャビテーション等）の検討が求められています。
6. 潜熱回収型ボイラー・プレート式熱交換器との違い
排熱を再利用する設備は複数あり、混同されがちです。回収する熱の種類と対象で整理すると、使い分けが明確になります。
① エコノマイザーと潜熱回収型ボイラーの違い
| 比較項目 | 一般的なエコノマイザー | 潜熱回収型ボイラー |
|---|---|---|
| 主に回収する熱 | 排ガスの顕熱（温度としての熱） | 顕熱＋水蒸気の凝縮熱（潜熱） |
| 主な用途 | ボイラー給水の予熱 | ボイラー・給湯器本体の高効率化 |
| 結露の扱い | 原則として結露させない設計 | 積極的に結露させて熱を回収 |
| 腐食対策 | 排ガス出口温度と給水温度の管理が要 | 耐食材料と凝縮水（ドレン）処理が必須 |
| 後付け | 条件により可能 | 本体更新が中心だが、別置きの潜熱回収装置を設置できる場合もある |
潜熱回収型は、排ガス中の水蒸気をあえて凝縮させ、エコノマイザーより低い温度帯の熱まで回収します。その分、耐食性のある熱交換器や煙道、酸性の凝縮水を中和して排水する仕組みが必要になります。
詳しくは次の記事で解説しています。
潜熱回収型ボイラーとは？北海道でエネルギー効率を革新する設備の全て
② プレート式熱交換器・排水熱回収との違い
| 設備 | 主な熱源 | 主な加熱対象 |
|---|---|---|
| エコノマイザー | ボイラーの燃焼排ガス（気体） | ボイラー給水 |
| プレート式熱交換器 | 排水、温水、ブロー水、蒸気ドレン（液体） | 補給水、給湯水、循環水 |
| 潜熱回収型ボイラー | 排ガス＋排ガス中の水蒸気 | ボイラー給水・給湯水 |
この記事で紹介している排水熱回収やブロー水熱回収では、プレート式熱交換器を使い、主に液体が持つ熱を別の液体へ移します。一方、エコノマイザーは、燃焼排ガスという気体の熱をボイラー給水へ移すために設計された設備です。
なお、プレート式熱交換器という名称は熱交換器の構造を示すものであり、用途が液体同士の熱交換だけに限定されるわけではありません。蒸気と水の熱交換に用いられる製品もあります。
いずれにせよ両者は競合せず、併用できる場合もあります。
あわせてご覧ください。
【北海道の施設向け】ボイラー燃料費を削減！プレート式熱交換器の仕組み
北海道の施設こそ「排水熱回収」！冬の低い水道水温を逆手に取ったコスト削減術
7. 導入効果が出やすい施設・出にくい施設
エコノマイザーの効果は、回収できる熱量と年間の運転時間の掛け算で決まります。同じ排ガス温度でも、稼働時間が短い施設では回収額が伸びません。
| 効果が出やすい施設 | 効果が限定的になりやすい施設 |
|---|---|
| ・蒸気ボイラーを長時間運転する工場 ・食品工場、水産加工工場 ・クリーニング工場 ・病院、介護施設 ・ホテル、温浴施設 ・暖房・融雪用ボイラーを持つ施設 ・年間燃料使用量が大きい施設 ・定格運転時の排ガス温度が基準値超の設備 |
・運転時間が短い、間欠運転主体の施設 ・すでに高性能エコノマイザー内蔵の機種 ・脱気により給水温度が高い設備 ・排ガス温度がすでに目標値を下回る設備 ・煙道・設置スペースに余裕がない設備 ・近く設備更新を予定している施設 |
現在販売されている高効率ボイラーには、エコノマイザーを標準搭載した機種があります。ボイラー本体が更新時期を迎えているなら、後付けよりも内蔵機種への更新を比較検討する方が合理的です。
省エネ法の判断の基準でも、新設・更新時に「エコノマイザー等を搭載した高効率なボイラー設備を採用すること」とされています。
8. エコノマイザーでよくある失敗5選と回避策
① 排ガス温度を下げすぎて低温腐食を起こす
最も重大な失敗です。排ガス温度を露点以下まで下げると、伝熱面や煙道で結露が起こり、腐食が進行します。燃料に硫黄分が含まれる場合は、酸性の凝縮水になるため深刻です。
環境省資料には、具体的な設計目安が示されています。A重油の硫黄含有量が0.74％の場合、硫酸露点は138℃と推定され、冷端部の硫酸腐食を防ぐには8℃～14℃の余裕を見た146℃～152℃以上に保持する必要があるとされています。
液体燃料を使う場合は、硫黄含有量と硫酸露点を確認したうえで、出口燃焼ガス温度の設計値を決めることとされています。「とにかく下げれば省エネ」という発想は、設備を壊します。
② すすや汚れで性能が落ちたまま放置する
油焚きボイラーや燃焼状態の悪いボイラーでは、排ガス側の伝熱面にすすが付着します。汚れがたまると熱回収量が落ちるだけでなく、排ガスの抵抗が増えて燃焼状態にも影響します。
導入時点で、清掃方法と点検口の位置まで含めて設計しておくことが回避策です。
③ 既にエコノマイザーが付いているのに気づかない
高効率ボイラーには、エコノマイザーが標準搭載されている機種があります。まず既設設備の図面、仕様書、型式、メーカーカタログを確認し、内蔵の有無を調べるのが最初の作業です。
④ 給水側の水質管理を軽視する
給水側にスケールや腐食が発生すると、熱交換性能の低下や配管の詰まりにつながります。省エネ法の判断の基準でも、ボイラー給水はJIS B8223（ボイラーの給水及びボイラー水の水質）に規定するところにより水質管理を行うこととされています。
軟水器の能力、水処理薬品、給水水質の管理は、エコノマイザー導入後も継続が必要です。
⑤ 圧力損失の増加を見込まずに設置する
排ガス側では通風抵抗、給水側では圧力損失が増えます。送風機と給水ポンプの余力を確認せずに設置すると、燃焼不良やポンプ側のトラブルにつながります。
9. 北海道でエコノマイザーを導入する際のポイント
北海道の施設では、冬期にボイラーの運転時間が延び、燃料使用量が増えます。回収できる熱量は大きくなりやすい一方、寒冷地特有のリスクも同時に大きくなります。
■ 冬期の給水温度は必ず実測する
冬期は補給水の温度が下がるため、排ガスと給水の温度差が大きくなり、条件によっては熱を回収しやすくなります。ただし給水温度は水源や配管経路で差が出るため、想定値ではなく実測値で設計してください。
■ 給水温度が低いほど低温腐食リスクは上がる
給水温度が低いと、エコノマイザー冷端部の金属表面温度も下がり、排ガス中の水分や酸性成分が結露しやすくなります。特にA重油など硫黄分を含む燃料では、露点管理が設計の中心になります。
■ 停止中の凍結対策を設計段階で織り込む
札幌・旭川・帯広など内陸部では、休止期間中にエコノマイザー内の水が凍結するリスクがあります。水抜き手順、保温、凍結防止帯の要否を、施工前に決めておく必要があります。
■ ドレン排水の凍結・処理経路を確認する
結露水が発生する運転条件では、ドレン配管の屋外部分が凍結する恐れがあります。配管長を短くし、勾配と保温を確保したうえで、排水先の凍結対策まで含めて計画してください。
■ 融雪・暖房用ボイラーは季節偏りを前提に評価する
暖房や融雪に使うボイラーは、稼働が冬期に集中します。年間平均ではなく、月別の稼働時間と燃料使用量で回収額を評価しないと、投資回収年数を見誤ります。
10. 検討の進め方｜5ステップ
ボイラーの型式、蒸発量、燃料種、設置年、エコノマイザー内蔵の有無を、図面と仕様書で確認します。
定格に近い負荷で、ボイラー出口の排ガス温度と排ガス中の酸素濃度を測定します。あわせて給水温度、給水量、蒸気圧力、連続ブロー率、年間運転時間を記録します。
省エネ法の基準値・目標値と実測値を突き合わせ、廃熱回収の余地があるかを判定します。
実測値から改善前後の熱効率を求め、燃料削減量・削減額・CO2削減量・投資回収年数を算定します。露点から出口温度の下限も決めます。
後付け、内蔵機種への更新、ドレン回収や空気比調整といった他の対策を同じ土俵で比較し、優先順位を決めます。
11. よくある質問（FAQ）
A. エコノマイザーと節炭器は、基本的に同じ設備を指します。給水予熱器はより広い分類であり、排ガス以外の熱源を使って給水を温める設備も含まれます。
A. 条件によって変わりますが、環境省の算定例では熱効率88％から95％へ向上し、燃料使用量が約7.4％減る結果が示されています。削減率は「1－（改善前熱効率÷改善後熱効率）」で計算します。
A. 煙道の寸法、送風機と給水ポンプの余力、排ガスの露点、設置スペース、清掃性などの条件が合えば可能です。単に煙道へ熱交換器を追加すればよいわけではないため、事前確認が必要です。
A. 排ガスの露点で決まります。環境省資料では、A重油の硫黄含有量0.74％で硫酸露点138℃と推定し、8℃～14℃の余裕を見て146℃～152℃以上に保持する必要があるとされています。
A. 定格に近い運転時のボイラー出口排ガス温度を実測し、省エネ法の判断の基準に示された数値と比較します。法令上の小型貫流ボイラーに該当する場合、基準値は液体燃料250℃・気体燃料220℃です。ただし設備区分、測定条件、適用除外の確認が必要です。
12. まとめ
エコノマイザー（節炭器）は、ボイラー排ガスの顕熱を回収して給水を予熱する省エネ設備です。要点を整理します。
- 顕熱回収を行っていないボイラーでは、熱損失の大半（約10％）が排ガスによるもの
- 公的な算定例では、熱効率88％→95％、燃料使用量約7.4％削減という結果が示されている
- 削減率は「1－（改善前熱効率÷改善後熱効率）」で計算し、思いつきの率を使わない
- 検討の可否は、省エネ法の基準廃ガス温度と実測値の比較で判定できる
- 排ガス温度を下げすぎると低温腐食を招くため、燃料の硫黄分と露点の確認が不可欠
- 北海道では、冬期の給水温度、停止中の凍結、ドレン排水の凍結対策を設計に織り込む
実際の効果は、排ガス温度・給水温度・燃料種・運転時間・負荷率によって大きく変わります。後付けを検討する場合は、熱回収量だけでなく、煙道、送風機、給水ポンプ、材質、水質、清掃方法まで含めた確認が必要です。
記事情報
公開日：2026年7月25日
参照資料：
・環境省「工場等における先導的な脱炭素化取組推進事業（SHIFT事業）」省エネ対策シート 121221「ボイラー排ガスによる給水予熱」
・経済産業省告示第六十六号「工場等におけるエネルギーの使用の合理化に関する事業者の判断の基準」（別表第2(A)・別表第2(B) 等）
・環境省「温室効果ガス排出削減対策技術情報（排ガス温度の低下、廃熱回収率の向上）」
※本記事は上記の公的資料に基づいて作成しています。記事中の削減効果・金額は出典に示された算定例または試算例であり、実際の効果を保証するものではありません。最新情報は各公式サイトをご確認ください。
